一、前言

　　鋰電池與我們生活息息相關(guān)，扮演著不可或缺的角色。比如我們每天不離手的手機(jī)以及筆記本電腦，家用電器等。作為交通工具的飛機(jī)、混合動力車、電動車等對鋰離子電池的需求也顯著增加。在鋰離子電池的制造過程中，有很多東西是必須嚴(yán)格控制的，一是粉塵，二是金屬顆粒，三是水分。

　　二、水分對鋰電池的影響及市場現(xiàn)狀

　　2.1水分會對鋰離子電池造成哪些不良影響？

　　主要表現(xiàn)為電池容量小，放電時間變短，內(nèi)阻增大，循環(huán)容量衰減，電池膨脹等現(xiàn)象，因此在鋰離子電池的制作過程中，必須要嚴(yán)格控制環(huán)境的濕度和正負(fù)極材料、隔膜、電解液的含水量。

　　2.2鋰離子電池水分控制方法檢測現(xiàn)狀？

　　目前市場上水分含量測定的技術(shù)方法最常用的是加熱失重法和卡爾費(fèi)休法，由于鋰電池行業(yè)所測樣品含水量極低，加熱失重法水分測定儀的精度根本達(dá)不到，這種方法被直接排除。

　　三、分析與方法

　　3.1儀器

　　AKF-BT2015C鋰電池卡氏水分儀

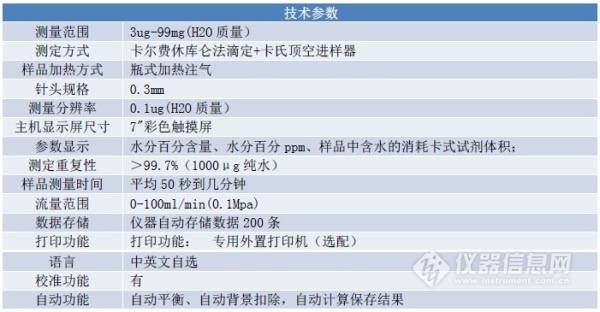

　　3.2技術(shù)參數(shù)及特點(diǎn)

　　特點(diǎn)：

　　1.卡氏頂空樣品瓶加熱技術(shù)，有效避免加熱爐膛和反應(yīng)杯污染；

　　2.禾工獨(dú)創(chuàng)的樣品瓶連接器，讓載氣無須穿刺樣品瓶隔墊即可進(jìn)入到樣品瓶內(nèi)部，密封性好，減少隔墊耗材的同時可拆卸方便；

　　3.精確流量控制設(shè)計(jì)，載氣消耗量僅為同類進(jìn)口產(chǎn)品管式加熱爐的十分之一；

　　4.大功率散熱槽設(shè)計(jì)，迅速冷卻樣品瓶，提高工作效率；

　　5.7"高分辨率彩色觸摸屏界面，多參數(shù)顯示，直觀簡潔；一鍵測定，操作極為簡便；

　　6.防凝結(jié)保溫管路無死體積設(shè)計(jì)，保證揮發(fā)后的水分管壁系統(tǒng)無殘留；

　　7.加熱溫度最高達(dá)300°，0-100ml氣體流量自由調(diào)節(jié)，滿足大多數(shù)固體原料水分測定需求；

　　8.全自動恒流極化檢測，無需人工設(shè)定終點(diǎn)，檢測精度高，水分測量分辨率達(dá)到0.1ug;

　　9.一鍵啟動，操作簡單，穩(wěn)定可靠，故障低，使用壽命長；

　　3.3分析原理

　　樣品用卡氏加熱爐專用密封進(jìn)樣小瓶裝載，用頂空瓶連接器密閉后進(jìn)入加熱槽中，樣品中的水分（還可能有其他揮發(fā)性的溶劑）以蒸氣的形式完全釋放，通過干燥載氣（如干燥的空氣或者氮?dú)猓┯身斂掌拷?jīng)加熱伴管路轉(zhuǎn)移到KF滴定杯中，然后卡爾費(fèi)休水分測定儀進(jìn)行檢測并顯示測量數(shù)據(jù)。

　　3.4檢測方法

　　1.將電解液注入電解池以及電解電極的陰極室內(nèi)，液位至下刻度線，加入微量水然后電解至平衡。

　　2.將氣源連接至卡氏加熱爐，將干燥樣品瓶裝入加熱槽，溫度設(shè)置為250℃,流量調(diào)整為50mL/min，吹掃樣品瓶和管路內(nèi)可能存在水分，等待再次平衡。

　　3.將樣品瓶移至冷卻槽冷卻后取出，用電子天平稱取約0.5~3g樣品置于樣品瓶內(nèi)，然后在水分儀上點(diǎn)擊開始測量，同時將樣品瓶裝入加熱槽。

　　4.輸入樣品稱取的重量，等待測量結(jié)束后顯示最終測量結(jié)果。

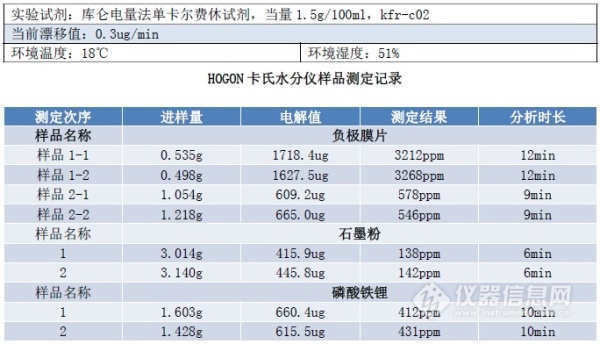

　　四、數(shù)據(jù)與結(jié)論

　　結(jié)論說明：

　　通過本實(shí)驗(yàn)方法，可以精確測得鋰離子電池原料的水分含量，檢測結(jié)果精度與重復(fù)性均達(dá)到進(jìn)口同類產(chǎn)品的水平。AKF庫侖法卡爾費(fèi)休水分測定儀和KH-1卡氏加熱爐頂空進(jìn)樣器聯(lián)用，能自動扣除漂移，操作便捷，能準(zhǔn)確可靠的測出鋰電池跟原料的含水量。
